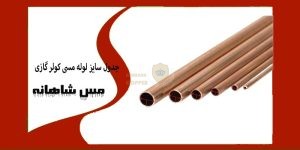

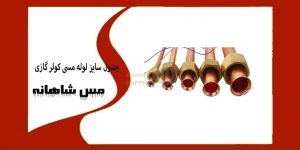

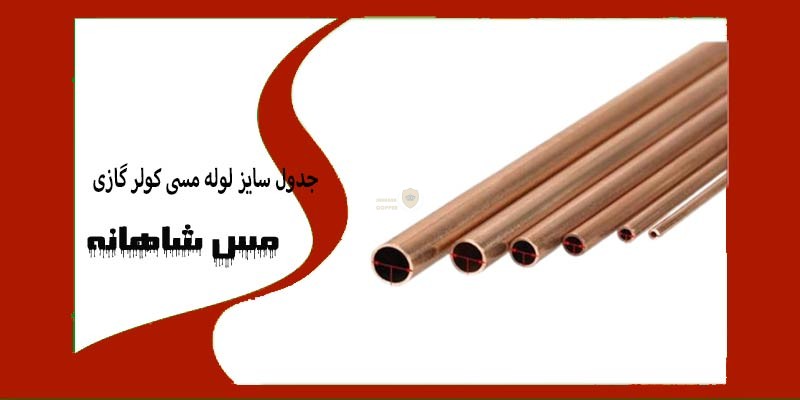

جدول سایز لوله مسی کولر گازی

یکی از مهم ترین عوامل در نصب صحیح و عملکرد بهینه کولر گازی، انتخاب سایز مناسب لوله مسی است. بسیاری از مشکلاتی که در عملکرد سیستم های سرمایشی به وجود می آید، به انتخاب اشتباه سایز لوله مسی برمی گردد.

به همین دلیل، آشنایی با جدول سایز لوله مسی کولر گازی برای تکنسین ها، نصاب ها و حتی کاربران خانگی بسیار ضروری است.

لوله های مسی، نقش انتقال مبرد بین یونیت داخلی و خارجی را ایفا می کنند. اگر سایز این لوله ها به درستی انتخاب نشود، فشار گاز تغییر کرده و راندمان دستگاه به شدت کاهش می یابد.

در این بخش سایت مس شاهانه، به بررسی دقیق سایز های استاندارد لوله مسی مورد استفاده در کولر های گازی مختلف خواهیم پرداخت و جدول کامل آن را نیز ارائه می کنیم.

انواع لوله مسی در کولر گازی

لوله های مسی کولر گازی در دو نوع کلی تقسیم بندی می شوند:

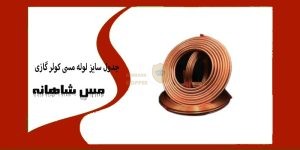

لوله مسی نرم (Annealed Copper): قابل خم شدن با دست یا فنر
لوله مسی سخت (Hard Drawn Copper): نیاز به اتصالات و زانویی

در اکثر موارد برای اتصال بین یونیت داخلی و بیرونی از لوله مسی نرم استفاده می شود.

پیشنهاد ویژه : شما می توانید از صفحه لوله مسی کالاف در فروشگاه ما دیدن کنید …!

استاندارد های سایز لوله مسی

برای انتخاب سایز صحیح، توجه به ظرفیت BTU دستگاه اهمیت دارد. به طور معمول، هرچه ظرفیت سایز لوله مسی کولر گازی بیشتر باشد، نیاز به لوله با قطر بزرگ تری دارد.

جدول سایز لوله مسی کولر گازی( بر اساس ظرفیت)

ظرفیت کولر گازی (BTU)	سایز لوله رفت (Inch)	سایز لوله برگشت (Inch)
9000	1/4	3/8
12000	1/4	3/8
18000	1/4	1/2
24000	1/4	5/8
30000	3/8	5/8
36000	3/8	5/8 یا 3/4
48000	3/8	3/4
60000 و بالاتر	1/2	3/4 یا 7/8

🔧 نکته فنی: لوله رفت همان لوله فشار بالا است و لوله برگشت مربوط به فشار پایین می باشد. توجه به این موضوع در زمان نصب بسیار حیاتی است.

قیمت و کاربرد لوله مسی کولر گازی

کاربرد لوله مسی در کولر گازی

لوله مسی در کولر گازی نقش کلیدی در انتقال مبرد دارد. این لوله ها به یونیت داخلی و خارجی متصل می شوند و گاز مبرد را در یک سیکل بسته جا به جا می کنند.

به همین دلیل باید ضد خوردگی، مقاوم در برابر فشار و حرارت و از نظر ابعادی کاملاً استاندارد باشند.

مهم ترین کاربرد های لوله مسی در کولر گازی:

اتصال یونیت داخلی به یونیت خارجی

عبور گاز فشرده (لوله رفت) و گاز برگشتی (لوله برگشت)
حفظ دمای مطلوب و کاهش افت فشار در سیکل تبرید
امکان خم شدن در مسیرهای باریک یا طولانی

قیمت لوله مسی کولر گازی در جدول سایز لوله مسی کولر گازی

قیمت لوله مسی در جدول سایز لوله مسی کولر گازی به عوامل مختلفی بستگی دارد:

نوع لوله	قیمت تقریبی هر متر (تومان)
لوله 1/4 اینچ	160,000 تا 190,000
لوله 3/8 اینچ	220,000 تا 270,000
لوله 1/2 اینچ	290,000 تا 340,000
لوله 5/8 اینچ	360,000 تا 450,000
لوله 3/4 اینچ	480,000 تا 550,000

💰 مثال قیمتی: (بهار 1404)

قیمت هر متر لوله 1/4 اینچ: حدود 160,000 تا 190,000 تومان
> قیمت هر متر لوله 5/8 اینچ: حدود 360,000 تا 450,000 تومان

راهنمای خرید لوله مسی برای کولر گازی

نکات مهم هنگام خرید

1. توجه به سایز مناسب: حتماً بر اساس ظرفیت کولر گازی (BTU) سایز استاندارد را انتخاب کنید. استفاده از سایز اشتباه باعث افت عملکرد می شود.

2. جنس و خلوص مس: لوله باید از مس خالص و بدون ناخالصی باشد. رنگ روشن و درخشان نشانه کیفیت خوب است.

3. نوع لوله: برای نصب کولر گازی از لوله مسی نرم (Annealed) استفاده کنید که قابل خم شدن باشد.

4. برند معتبر بخرید: برندهایی مانند صبا، مهر اصل، یزد و هارداکس به دلیل کیفیت بالا و تأییدیه های فنی توصیه می شوند.

5. ضخامت استاندارد: ضخامت دیواره لوله معمولاً بین 0.8 تا 1 میلی متر است. ضخامت کمتر ممکن است تحمل فشار را کاهش دهد.

6. وجود عایق مناسب: بسیاری از لوله های کولر گازی به همراه عایق فومی عرضه می شوند. این عایق به کاهش هدررفت انرژی کمک می کند.

نکات هنگام خرید اینترنتی

به نظرات خریداران توجه کنید.
از فروشگاه های معتبر با ضمانت کالا خرید کنید.
به متراژ لوله دقت کنید (برخی فروشنده ها قیمت را به صورت رول یا شاخه ارائه می دهند).

پیشنهاد : شما می توانید از صفحه متعلقات لوله مسی در فروشگاه ما دیدن کنید …!

تفاوت لوله مسی کولر گازی با سایر لوله های مسی

در جدول سایز لوله مسی کولر گازی

نکته	توضیحات
توجه به سایز مناسب	بر اساس ظرفیت BTU دستگاه انتخاب شود
خلوص مس	باید از مس خالص بدون ناخالصی باشد
نوع لوله	برای کولر گازی، نوع نرم (Annealed) مناسب است
برند معتبر	صبا، یزد، مهر اصل و غیره
ضخامت استاندارد	بین ۰.۸ تا ۱ میلی متر
وجود عایق	در بسیاری از مدل ها همراه لوله عرضه می شود

تفاوت مهم: لوله مسی کولر گازی باید در برابر فشار بالا، ارتعاش و تغییرات دما مقاومت زیادی داشته باشد، برخلاف بسیاری از کاربرد های معمول که این عوامل در آن ها دخیل نیستند.

مثال کاربردی تفاوت:

اگر لوله ای با ضخامت کم و از نوع سخت را برای کولر گازی استفاده کنید، در زمان خم کاری احتمال شکست و ترک خوردگی بالا می رود. در نتیجه سیستم نشت می کند و عملکرد از بین می رود.

⚠️ همیشه از لوله مخصوص تبرید (Refrigeration Grade) برای کولر گازی استفاده کنید؛ نه لوله های معمولی ساختمانی.

چرا انتخاب سایز لوله اهمیت دارد؟

انتخاب نادرست سایز لوله مسی می تواند منجر به موارد زیر شود:

کاهش راندمان کولر گازی
افزایش مصرف برق
خرابی کمپرسور
نشتی گاز مبرد
کاهش عمر دستگاه

به همین دلیل، بهتر است همیشه به جدول سایز استاندارد مراجعه کرده و نصب را با دقت بالا انجام دهید.

مثال های کاربردی

مثال ۱: نصب کولر 24000

اگر کولر گازی شما 24000 BTU ظرفیت دارد، طبق جدول باید از لوله رفت 1/4 اینچ و لوله برگشت 5/8 اینچ استفاده شود. استفاده از لوله 1/2 برای برگشت در این ظرفیت باعث کاهش کارایی دستگاه می شود.

مثال ۲: کولر ایستاده 60000

برای کولرهای ایستاده با ظرفیت بالا مانند 60000 BTU، بهتر است از لوله های 1/2 برای رفت و 3/4 یا 7/8 برای برگشت استفاده شود تا مبرد به راحتی در سیکل گردش کند و کمپرسور تحت فشار قرار نگیرد.

طول استاندارد لوله مسی کولر گازی

حداقل طول استاندارد: ۳ متر
حداکثر طول استاندارد: ۱۵ متر (بسته به مدل دستگاه متفاوت است)

🌡️ نکته: اگر طول لوله بیشتر از حد استاندارد باشد، باید به شارژ اضافی گاز مبرد توجه شود.

نکات مهم هنگام نصب لوله مسی

از خم شدن بیش از حد لوله جلوگیری کنید تا جریان مبرد محدود نشود.
عایق کاری لوله ها اهمیت زیادی دارد؛ مخصوصاً لوله برگشت که دمای پایین تری دارد.
هنگام برش یا اتصال، از ابزار مناسب استفاده کنید تا لوله آسیب نبیند و نشت ایجاد نشود.

نتیجه گیری

در این بخش از مقاله به صورت کامل با جدول سایز لوله مسی کولر گازی آشنا شدیم. همانطور که مشاهده کردید، انتخاب صحیح سایز لوله تأثیر مستقیم بر عملکرد دستگاه دارد.

بنابراین توصیه می شود هنگام نصب یا تعمیر کولر گازی، حتماً از جدول های استاندارد و توصیه های فنی استفاده کنید.
